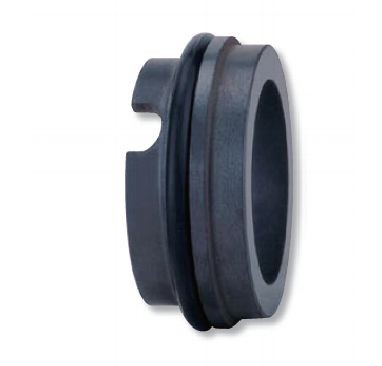

Segel mekanik Stasioner John Crane BD

Struktur penyegelan mengadopsi bentuk cincin-O, memiliki alur pin anti-rotasi, dapat dilengkapi dengan pin anti-rotasi, dan sesuai dengan standar DIN24960. Cincin penyegelan juga bisa menjadi cincin persegi panjang yang terbuat dari PTFE. Cincin statis ini dapat dilengkapi dengan cincin penahan atau cincin penahan dan cocok untuk lokasi vakum.

Kirim permintaan

Deskripsi

Jenis Bahan: V1, Q1, Q2, U2

Spesifikasi	D	D		D4		D6	D7	L4	L8	E
Spesifikasi	D	Penyegelan yang tidak seimbang	Segel seimbang	Penyegelan yang tidak seimbang	Segel seimbang	D6	D7	L4	L8	E
14	14	30	38	26	34	21	25	12	18.5	4
16	16	32	40	28	36	23	27	12	18.5	4
18	18	38	42	34	38	27	33	13.5	20.5	4
20	20	40	43	36	40	29	35	13.5	20.5	4
22	22	42	46	38	42	31	37	13.5	20.5	4
24	24	43	48	40	44	33	39	13.5	20.5	4
25	25	46	50	41	46	34	40	13	20	4
28	28	48	53	44	49	37	43	12.5	19.5	4
30	30	50	60	46	51	39	45	12	19	4
32	32	53	62	48	58	42	48	12	19	4
33	33	53	62	49	58	42	48	12	19	4
35	35	60	65	51	60	44	50	12	19	4
38	38	62	67	58	63	49	56	13	20	6
40	40	65	70	60	65	51	58	13	20	6
43	43	67	72	63	68	54	61	13	20	6
45	45	70	75	65	70	56	63	13	20	6
48	48	72	77	68	73	59	66	13	20	6
50	50	75	86	70	75	62	70	13.5	20.5	6
53	53	77	88	73	83	65	73	13.5	20.5	6
55	55	86	91	75	85	67	75	13.5	20.5	6
58	58	88	93	83	88	70	78	13.5	20.5	6
60	60	91	96	85	90	72	80	13.5	20.5	6
63	63	93	98	88	93	75	83	13.5	20.5	6
65	65	96	103	90	95	77	85	13.5	20.5	6
68	68	98		93		81	90	13.5	20.5	6
70	70	103	108	95	104	83	92	14.5	21.5	6
75	75	108	120	104	109	88	97	14.5	21.5	6
80	80	120	125	109	114	95	105	15	22	6
85	85	125	130	114	119	100	110	15	22	6
90	90	130	135	119	124	105	115	15	22	6
95	95	135	140	124	129	110	120	15	22	6
100	100	140	145	129	134	115	125	15	22	6
